Clamping force:10T to 500T
Injection weight: 35g to 850g

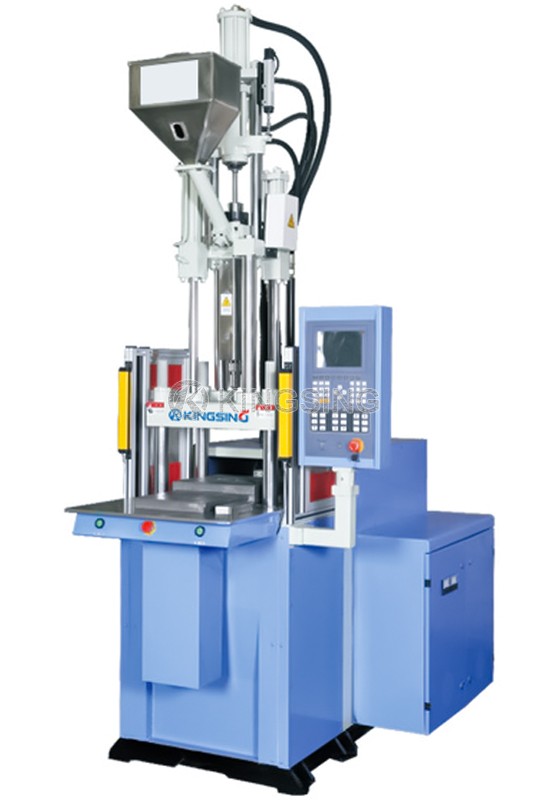

Vertical four columns clamping,vertical injection
Suitable for insert injection molding process
Single table sliding out of locking area product, put insert part
We can upgrade to servo motor for customer's need
The actualenergy save 50%~70%
| Model | KS-45T-1S | KS-60T-1S | Unit | ||||||
| Injection Unit | Screw Diameter | Ф25 | Ф28 | Ф32 | Ф28 | Ф32 | Ф36 | mm | |
| Theoretical Injection Volume | 63.8 | 80 | 104 | 80 | 104 | 132 | cm | ||
| Injection Weight(ps) | 59.3（2.1） | 74.4（2.6） | 96.7（3.4） | 74.4（2.6） | 96.7（3.4） | 122.9（4.3） | g(oz) | ||
| Max. injection Pressure | 192（1960） | 153（1563） | 117（1195） | 212（2170） | 162（1661） | 128（1312） | Mpa(kgf/cm) | ||
Injection Rate | 53 | 67 | 87 | 73 | 95 | 121 | cm/s | ||
| Injection Speed | 110 | 118 | mm/s | ||||||
| ★Speed Improvement | 220↑ | 164（45T） | mm/s | ||||||
| Screw Rotation Speed | 0~240 | 0~240 | r.p.m | ||||||
| Nozzle Out From Platens | ≧45 | ≧45 | mm | ||||||
| Clamping Unit | Clamping Force | 441（45） | 588（60） | KN(tf) | |||||
| Clamping Stroke | 200 | 200 | mm | ||||||
| Min. Mold Thickness | 150（200） | 180（260） | mm | ||||||
| Max. Opening | 350（400） | 380（460） | mm | ||||||
| Distance Between Tie Bars（H*V） | 410*250 | 460*330 | mm | ||||||
| Max.Mould Size（L*W） | No 350*250 | No 390*300 | mm | ||||||
| Ejector Distance | 75 | 100 | mm | ||||||
| Ejector Force | 26.5（2.7） | 26.5（2.7） | KN(tf) | ||||||
| Others | System Pressure | 13.7（140） | 13.7（140） | Mpa(kgf/cm) | |||||
| Oil Tank Capacity | 200 | 230 | L | ||||||
| Motor Power | 7.5（10） | 11（15） | KW(HP) | ||||||
| Machine Dimension | L*W | 1.5*1.3 | 2*1.4 | M | |||||
| H | 2.8 | 3.1 | |||||||
| Machine Weight | 2.1 | 2.6 | tf | ||||||

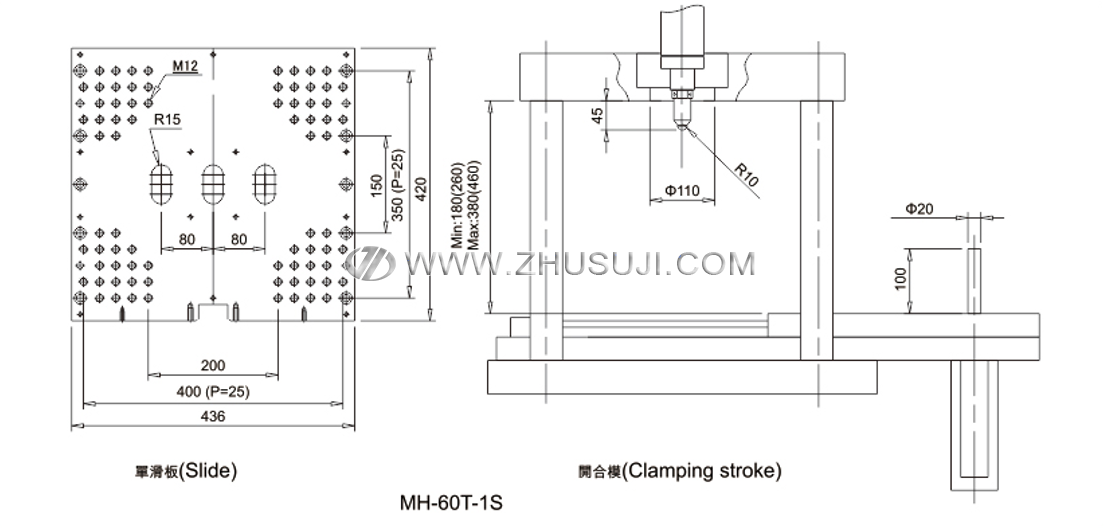

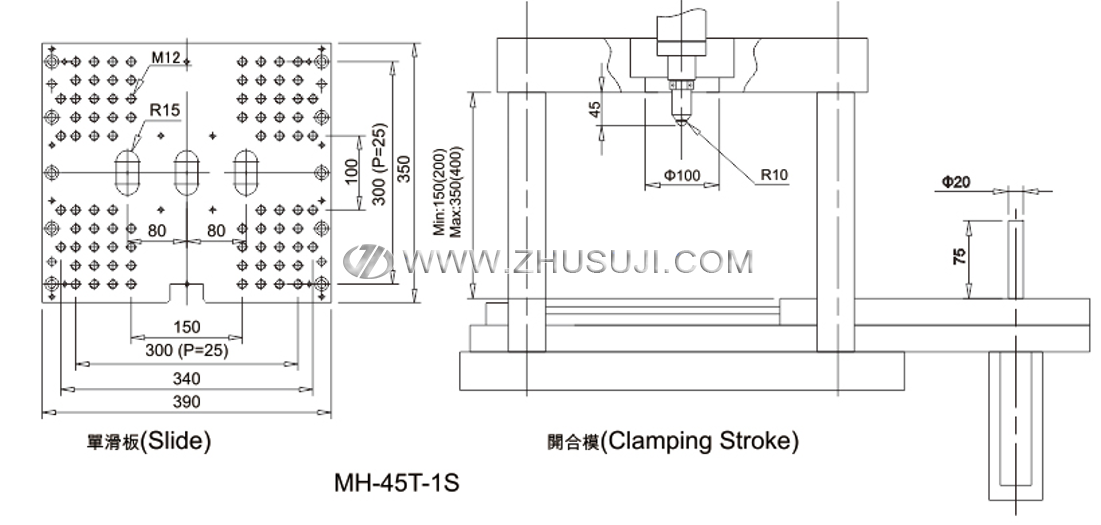

| KS-45T-1S | KS-60T-1S |
 |  |
| KS-85T-1S | KS-120T-1S |
 |  |

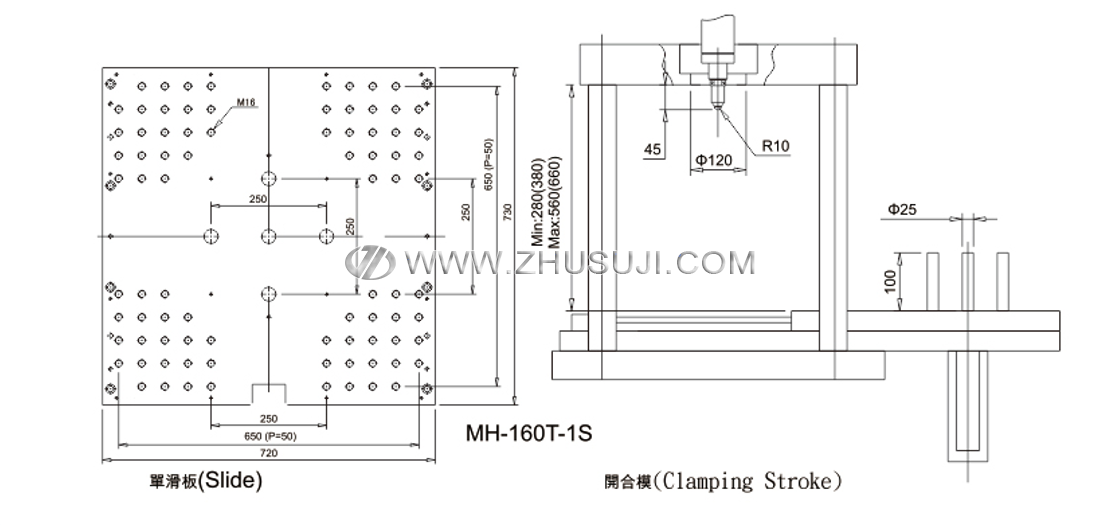

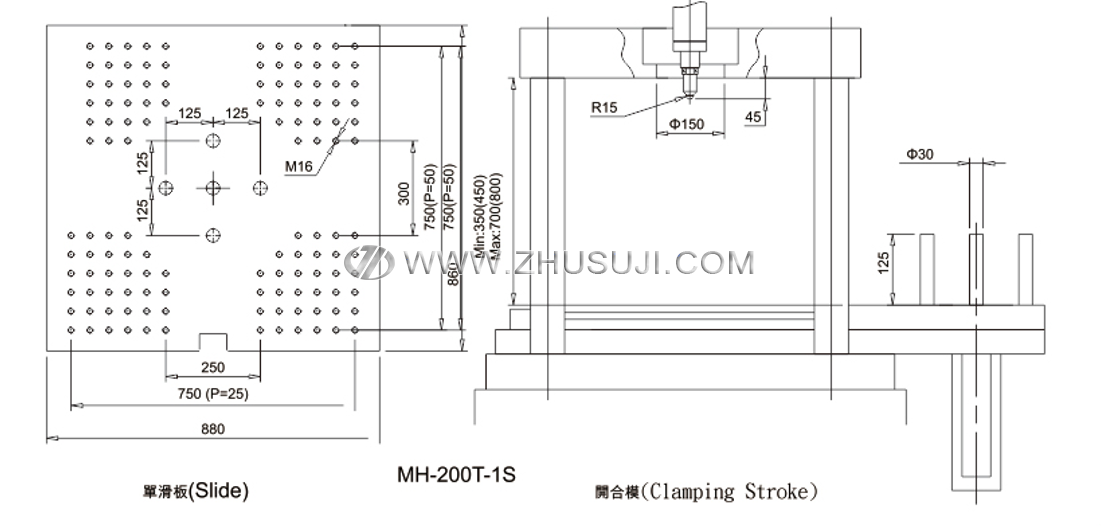

| KS-160T-1S | KS-200T-1S |
 |  |
| KS-85T-1S | KS-120T-1S | KS-160T-1S | KS-2R-200T | JL-2R-200T | ||||||||||
| Ф32 | Ф36 | Ф40 | Ф36 | Ф40 | Ф45 | Ф45 | Ф50 | Ф55 | Ф55 | Ф60 | Ф65 | Ф65 | Ф70 | Ф75 |
| 113 | 142 | 176 | 162 | 201 | 254 | 318 | 393 | 475 | 570 | 678 | 796 | 1193 | 1384 | 1589 |
| 105（3.7） | 132（4.6） | 164（5.8） | 151（5.3） | 187（6.6） | 236（8.3） | 296（10.4） | 365（12.8） | 442（15.6） | 530（18.6） | 630（22.2） | 740（26.1） | 109.5（39.05） | 1287（45.3） | 1477.5（52） |
| 229（2331） | 181（1842） | 146（1492） | 222（2268） | 180（1838） | 142（1452） | 218（2226） | 177（1803） | 146（1490） | 235（2406） | 198（2022） | 168（1722） | 227（2319） | 196（2000） | 170（1742） |
| 94 | 118 | 146 | 124 | 154 | 195 | 178 | 220 | 266 | 214 | 254 | 298 | 401 | 465 | 534.3 |
| 116 | 123 | 112 | 90 | 121 | ||||||||||
| 220（45T）/165（60T） | 295（45T）/217（60T）/153（85T） | 290（60T）/200（85T）/168（160T） | 225（120T）/148（160T） | 220（45T）/165（60T） | ||||||||||
| 0~300 | 0~300 | 0~300 | 0~180 | 0~400 | ||||||||||
| ≥45 | ≥45 | ≥45 | ≥45 | ≥45 | ||||||||||
| 833（85） | 1176（120） | 1568（160） | 1960（200） | 2940（300） | ||||||||||
| 250 | 280 | 300 | 350 | 450 | ||||||||||
| 230（330） | 280（380） | 300（400） | 350（450） | 350（450） | ||||||||||
| 480（580） | 560（660） | 600（700） | 700（800） | 800（900） | ||||||||||
| 510*360 | 660*380 | 740*420 | 910*450 | 500*800 | ||||||||||
| No 470*400 | 580*540 | 710*630 | 750*620 | Ф1800 | ||||||||||
| 100 | 100 | 120 | 150 | 127 | ||||||||||
| 45（4.6） | 45（4.6） | 45（4.6） | 45（4.6） | 56.8（5.8） | ||||||||||
| 13.7（140） | 13.7（140） | 13.7（140） | 13.7（140） | 17.15（175） | ||||||||||
| 310 | 410 | 850 | 920 | 676 | ||||||||||
| 15（20） | 18.5（25） | 18.5（25） | 22（30） | 45（61） | ||||||||||
| 2.2*1.5 | 2.5*1.8 | 2.7*2.0 | 2.9*2.1 | 4.1*2.1 | ||||||||||
| 3.5 | 4.1 | 3.7 | 4.4 | 5.4 | ||||||||||
| 3.3 | 6 | 8.1 | 12.5 | 22.9 | ||||||||||
