Clamping force:10T to 500T
Injection weight: 35g to 850g

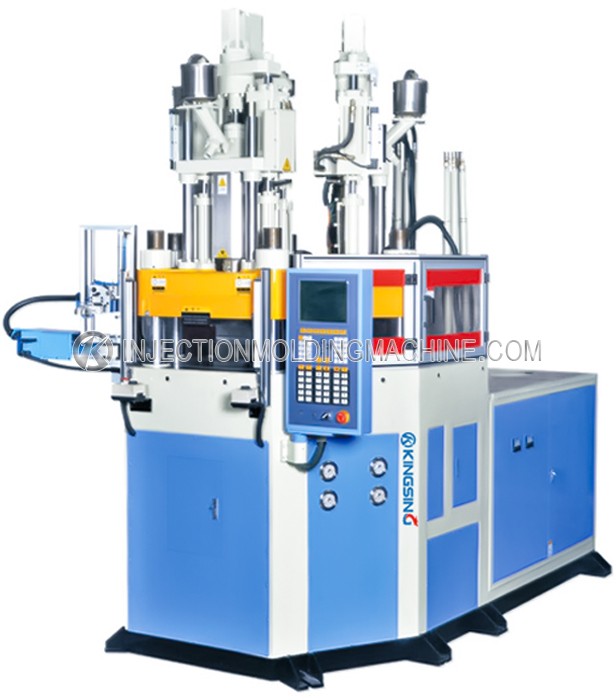

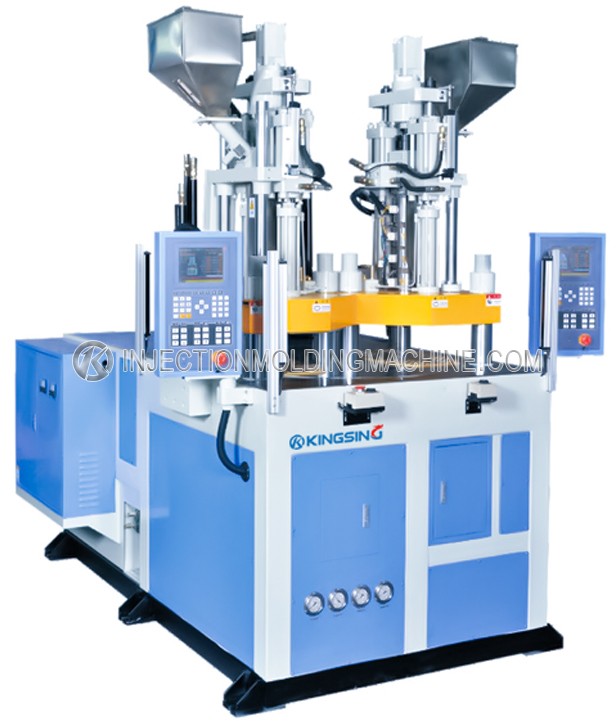

Vertical clamping, vertical injection
Rotation stability multi-station design accuracy rotation and positioning, convenient taking and placing device.
We can upgrade to servo motor for customer's need, the actualenergy save 50%~70%.
| Model | A | B | UNIT | ||||||
| INJECTION UNIT | Screw Diameter | Ф25 | Ф28 | Ф32 | Ф28 | Ф32 | Ф36 | mm | |
| Theoretical Injection Volume | 63.8 | 80 | 104 | 80 | 104 | 132 | cm | ||
| Injection Weight(PS) | 59.3（2.1） | 74.4（2.6） | 96.7（3.4） | 74.4（2.6） | 96.7（3.4） | 122.9（3.6） | 9(oz) | ||
| Injection Speed | Main Injection Deputy Injection | 206（120T） | 149（120T）/164（170T） | mm/s | |||||
| 166（120T） | 119（120T）/164（170T） | mm/s | |||||||
| Max. Injection Pressure | 248（2530） | 192（1960） | 153（1563） | 212（2170） | 162（1661） | 128（1312） | Mpa(kgf/cm) | ||
| Screw Rotation Speed | 0~300 | 0~240 | r.m.p | ||||||
| Nozzie Out From Platens | ≧45 | ≧45 | mm | ||||||
| Motor Power | 3.5 | 5.8 | kw | ||||||
Specification for a complete clamping(there're another specification for indenpent clamping cylinder):
| KS-R-120T-2C | KS-R-170T-2C | KS-R-250T-2C |
| Two working stations | ||
 |  |  |
| Three working stations | ||
 |  |  |
| Model | KS-R-120T-2C | KS-R-170T-2C | KS-R-250T-2C | UNIT | ||
| Option of Injection System | Ⅰ Ⅱ A,B A,B | Ⅰ Ⅱ B,C B,C | Ⅰ Ⅱ C,D,E C,D,E | Series.No | ||
| CLAMPING UNIT | Clamping Force | 1176（120） | 1666（170） | 2450（250） | KN（tf） | |
| Clamping Stroke | 280 | 300 | 400 | mm | ||
| Min. Mold Thickness | 250（350） | 280（380） | 300（400） | mm | ||
| Max. Opening | 530（630） | 580（680） | 700（800） | mm | ||

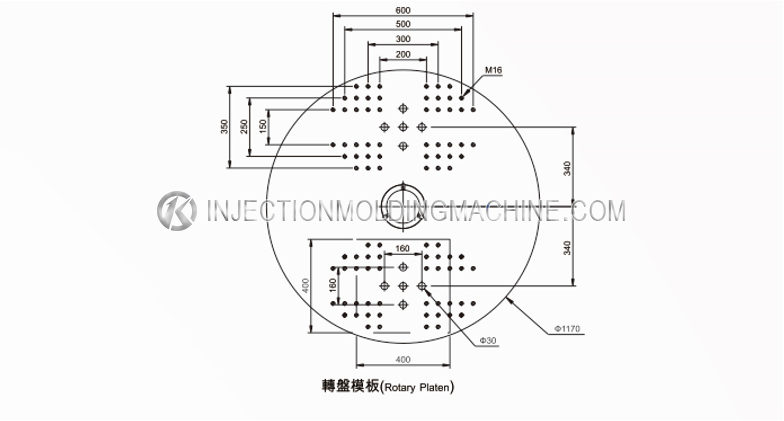

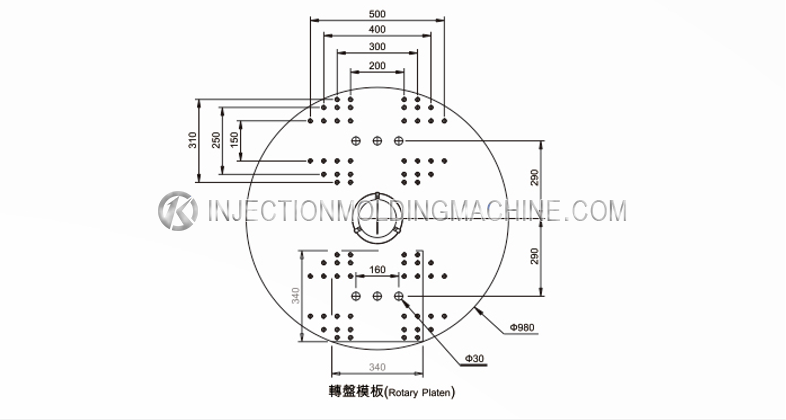

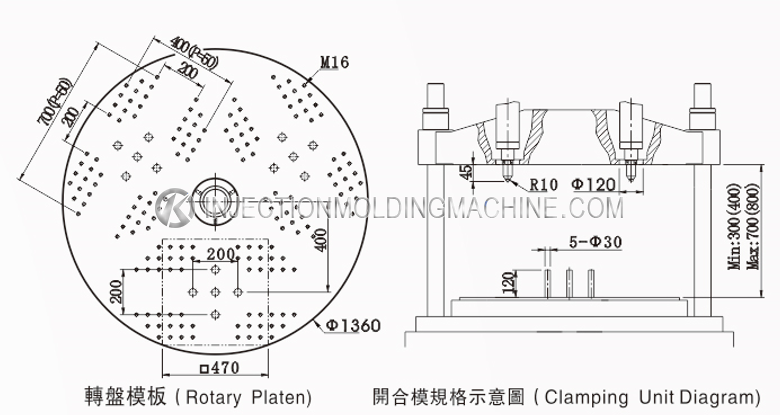

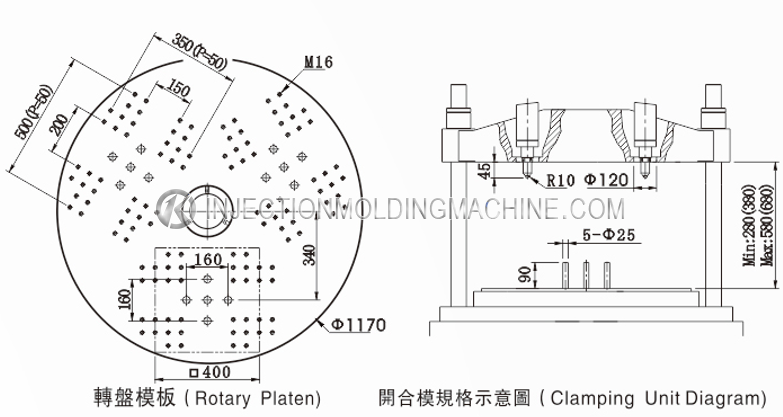

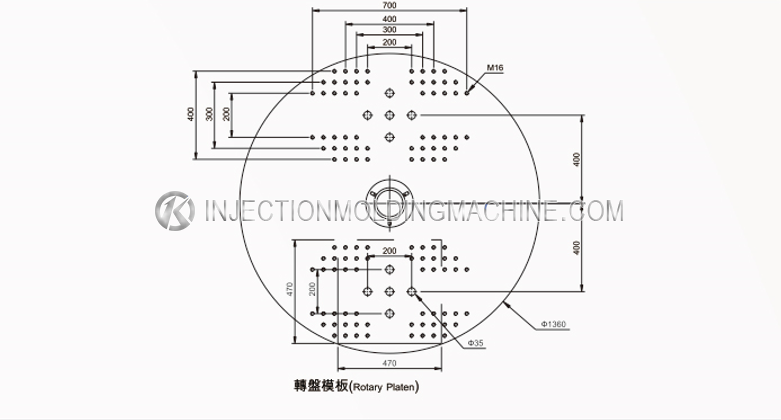

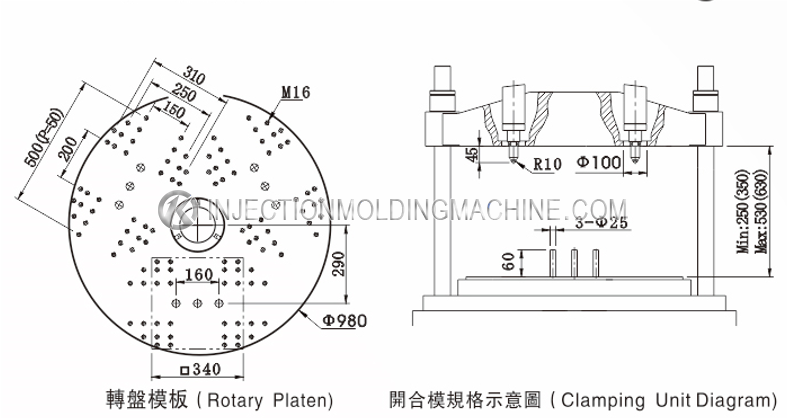

| Diameter of Rotary Table | Ф980 | Ф1170 | Ф1360 | mm | ||
| Ejector Distance | 60 | 90 | 120 | mm | ||
| Ejector Force | 17.2（1.75） | 26.5（2.7） | 45（4.6） | KN（tf） | ||
| OTHERS | System Pressure | 13.7（140） | 13.7（140） | 13.7（140） | Mpa（kgf/cm） | |
| Oil Tank Capacity | 780 | 860 | 880 | L | ||
| Motor Powet | 11（15）+11（15） | 15（20）+15（20） | 18.5（25）+22（30） | KW（HP） | ||
| Machine Dimensions | L*W | 2.3*2.1 | 2.5*2.4 | 3.6*2.5 | mm | |
| H | 3.6 | 3.9 | 4.6 | |||
| Machine Weight | 7.0 | 9.1 | 17.4 | tf | ||
| C | D | E | ||||||
| Ф32 | Ф36 | Ф40 | Ф36 | Ф40 | Ф45 | Ф45 | Ф50 | Ф55 |
| 113 | 142 | 176 | 162 | 201 | 254 | 318 | 393 | 475 |
| 105（3.7） | 132（4.6） | 164（5.8） | 151（5.3） | 187（6.6） | 236（8.3） | 296（10.4） | 365（12.8） | 442（15.6） |
| 116（170T）/164（250T） | 134（250T） 123（250T） | 87（250T） | ||||||
| 116（170T）/154（250T） | 80（250T） | |||||||
| 229（2331） | 181（1842） | 146（1492） | 222（2268） | 180（1838） | 142（1452） | 218（2226） | 177（1803） | 146（1490） |
| 0~300 | 0~300 | 0~300 | ||||||
| ≧45 | ≧45 | ≧45 | ||||||
| 6.4 | 10.6 | 14.2 | ||||||
